除臭柜的图纸要写明内部工艺和检修方式。只提供一个外形尺寸，制作方无法判断门往哪开、喷淋水怎么排、风机法兰在哪一侧。
图纸与结构交底
- 柜体外形、分仓、检修门和观察窗位置。

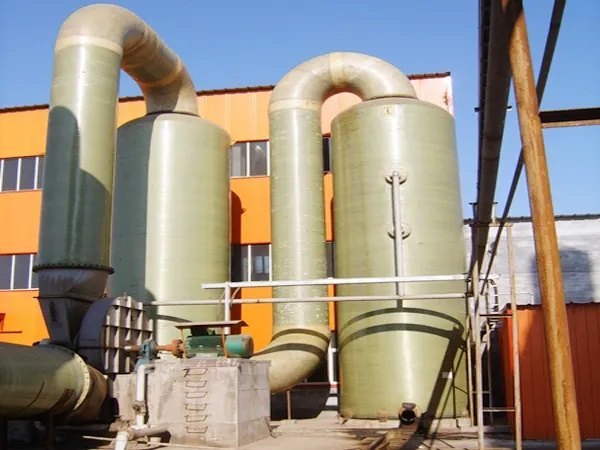

- 进出风口尺寸、法兰标准、风管方向和支吊架。
- 内部填料、喷淋、加药设备的支撑、排水和补水点。
- 腐蚀介质、温度、阻燃或防爆及密封要求。
成型与表面
柜体分片或整体成型按运输尺寸选择。内部支撑、接水盘和法兰要加强，避免局部受力开裂；与风机和管道连接处预留调整空间。
内外表面按臭气和洗涤液选择树脂或涂层，颜色用于外观识别。排水口、冷凝水坡度和密封条的材料也要相容。
出厂与到场

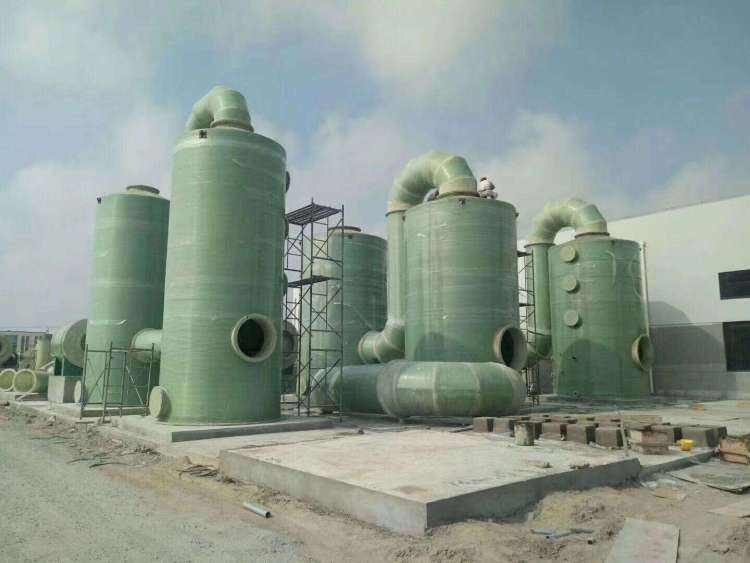

出厂前做尺寸、门开合、法兰和渗漏检查，内部件固定防晃。到场后先找平基础再就位，管口不要强行对拉，调试前清理内部杂物。

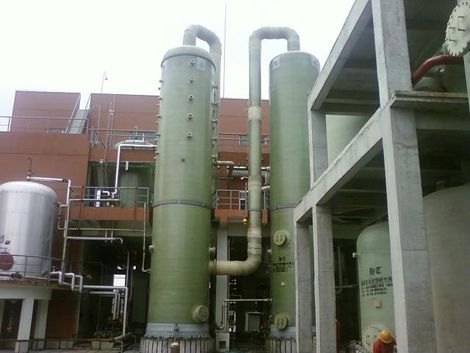

柜体与工艺系统的边界
除臭柜的柜体尺寸来自风量和工艺，不由材料单独决定。生物、洗涤、吸附或组合工艺对应的分仓、停留时间、喷淋和排水差异很大，制作前要把工艺条件转成柜体图纸。

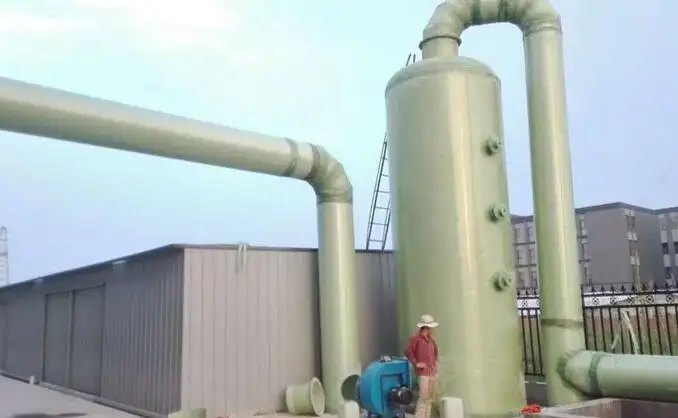

- 风机、风管方向与柜体接口统一坐标。
- 检修门、观察窗和填料更换空间按实际操作尺寸预留。
- 冷凝水、循环液和排空口要有明确去向。

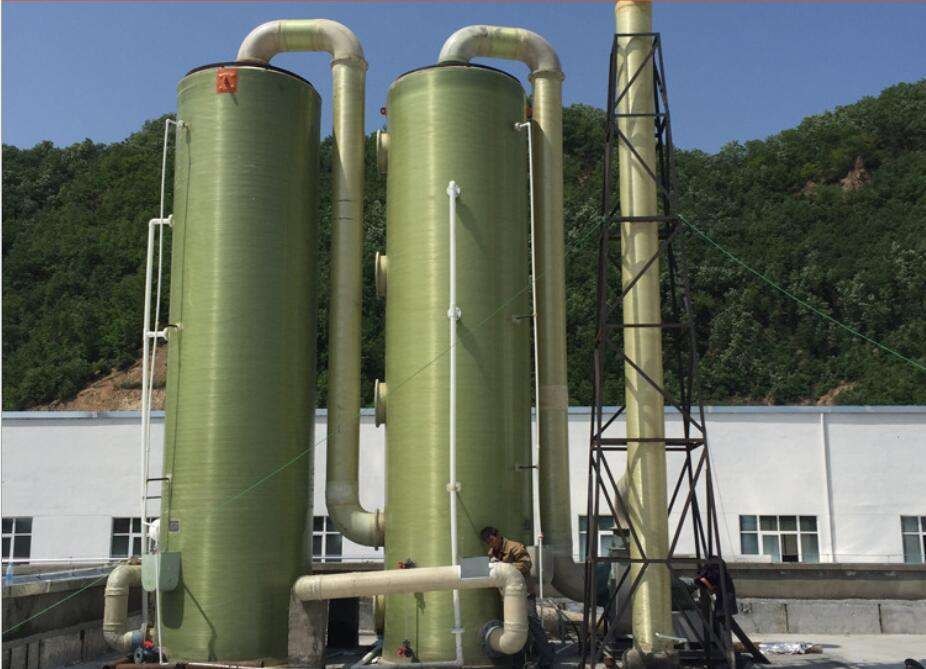

柜体成型、门窗框和内部支撑同步加强，出厂前试装门和法兰，现场再与风管、水泵和电控衔接。
